Rzeczywista średnica zewnętrzna ze skrajnymi elementami
Podaj maksymalną średnicę wraz z wystającymi kołnierzami, drabinkami, włazami i króćcami, które powiększają obrys skrajni transportowej.
Ładunki cylindryczne i wielkogabarytowe
Naczepy zagłębiane Tiefbett, dedykowane łoża kołyskowe i ochrona powłok
Transport zbiorników, silosów i ładunków cylindrycznych — wycena za km, naczepy Tiefbett
Transport zbiorników, silosów rolniczych i reaktorów o dużej średnicy wymaga specjalistycznych naczep zagłębianych Tiefbett oraz dedykowanych podpór kołyskowych, które stabilizują ładunek cylindryczny.
Dla elementów cylindrycznych kluczowe znaczenie ma obniżenie pokładu nad jezdnię, co pozwala bezpiecznie pokonywać wiadukty i linie napowietrzne. Dobieramy naczepy z łożem korytowym (vesselbed), organizujemy analizę skrajni drogowej, pojazdy pilotażu oraz mocowanie bez deformacji płaszcza zbiornika.
Specyfika logistyki i dobór naczep do transportu zbiorników
Transport zbiorników i silosów charakteryzuje się dużą kubaturą przy zróżnicowanej masie własnej. Głównym wyzwaniem logistycznym jest skrajnia pionowa. Element o znacznej średnicy umieszczony na standardowej platformie przekracza dopuszczalną wysokość zestawu drogowego i nie zmieściłby się pod obiektami inżynieryjnymi.
Dlatego ładunki cylindryczne o dużej średnicy przewozimy naczepami zagłębianymi typu Tiefbett (tzw. naczepy korytowe lub vesselbed). Ich obniżony pokład roboczy pozwala zmieścić wysokie zbiorniki pod wiaduktami kolejowymi i trakcjami. Naczepy te wyposażone są w demontowalne łoża siodłowe dopasowane do promienia cylindra, co uniemożliwia przetoczenie ładunku.
Dobór naczepy niskopodwoziowej do typu zbiornika lub silosu
Średnice, naczepy korytowe, zabezpieczenie kołyskowe i technika podparcia
| Typ zbiornika / ładunku | Przykładowe zastosowania | Średnica i specyfika | Rekomendowana naczepa | Zabezpieczenie i kołyski |
|---|---|---|---|---|
| Silosy rolnicze i paszowe | Silosy paszowe z lejem zsypowym, silosy zbożowe pionowe, zbiorniki na nawozy płynne RSM | Konstrukcja cylindryczna o dużej kubaturze, cienkościenny płaszcz z blachy, podatność na deformacje | Naczepa zagłębiana Tiefbett (łoże korytowe / vesselbed) lub platforma rozciągana | Dedykowane łoża drewniane dopasowane do promienia cylindra, pasy z szerokimi rękawami ochronnymi |
| Zbiorniki przemysłowe i buforowe | Zbiorniki magazynowe, hydrofory, bufory ciepła, zbiorniki ciśnieniowe i autoklawy | Gruba ścianka stalowa, duża masa jednostkowa, wystające króćce przyłączeniowe i kołnierze | Platforma niskopodwoziowa Semi lub naczepa zagłębiana Tiefbett z odpinaną szyją | Odciągi łańcuchowe mocowane do fabrycznych uszu transportowych, maty gumowe antypoślizgowe |
| Reaktory chemiczne i procesowe | Reaktory ze stali kwasoodpornej (inox), kolumny destylacyjne, mieszalniki z płaszczem grzewczym | Wymóg zachowania czystości powłok polerowanych, zewnętrzna izolacja termiczna, asymetryczny osprzęt | Specjalistyczna naczepa zagłębiana ze sterowanymi osiami hydraulicznymi | Podkłady poliuretanowe, ochrona miękkich blach osłonowych, mocowanie w punktach podparcia |
| Zbiorniki paliwowe, ppoż i retencyjne | Podziemne i naziemne zbiorniki dwupłaszczowe na paliwa płynne, zbiorniki retencyjne na wodę | Długie cylindry o wysokiej sztywności wzdłużnej, zewnętrzne powłoki poliuretanowe i antykorozyjne | Naczepa rozsuwana Teletrailer lub Tiefbett z przedłużanym pokładem korytowym | Blokada klinami bocznymi z miękkiego drewna, pasy dociskowe z kątownikami z tworzywa |
Charakterystyka naczep do przewozu ładunków cylindrycznych
Specyfikacja pokładów zagłębianych Tiefbett, łoży vesselbed i platform rozsuwanych
| Wariant naczepy | Cechy konstrukcyjne pokładu | Zastosowanie logistyczne | Technika załadunku |
|---|---|---|---|
| Naczepa zagłębiana Tiefbett (łoże korytowe / vesselbed) | Obniżony pokład roboczy redukujący wysokość całkowitą ładunku pod wiaduktami i liniami napowietrznymi | Zbiorniki i silosy o znacznej średnicy zewnętrznej wymagające zminimalizowania skrajni pionowej | Załadunek dźwigowy na rozstawione podpory kołyskowe w zagłębieniu łoża |
| Naczepa platformowa Teletrailer (rozsuwana) | Płaski pokład rozciągany teleskopowo z centralną belką nośną do długich konstrukcji | Długie cylindry, kolumny technologiczne i zbiorniki mieszczące się w obrysie skrajni pionowej | Załadunek górny żurawiem samojezdnym na dopasowane podpory wzdłużne |
| Platforma niskopodwoziowa Semi z poszerzeniami | Poszerzenia boczne pokładu ładunkowego oraz gniazda kłonicowe ze słupkami oporowymi | Zbiorniki o umiarkowanych średnicach przewożone na płasko lub w konfiguracji kłonicowej | Stabilizacja klinowa i kłonicowa z użyciem certyfikowanych pasów transportowych |
| Naczepa modułowa ze sterowaniem hydraulicznym osi | Hydrauliczne zawieszenie z kompensacją przechyłów oraz niezależny skręt linii osi | Ciężkie reaktory przemysłowe i zbiorniki wymagające precyzyjnych manewrów w bramach zakładów | Regulacja hydrauliczna wysokości pokładu podczas przejazdu pod przeszkodami infrastrukturalnymi |
Potrzebujesz szybkiej konsultacji technicznej?
Omów średnicę zewnętrzną, łoża siodłowe i organizację dźwigów ze spedytorem.
Szybka wycena transportu zbiornika lub silosu
Podaj średnicę, długość, masę, punkty podparcia oraz termin. Spedytor dobierze naczepę z odpowiednim łożem i przedstawi kalkulację.
Wyceń transport zbiorników i silosów
Wyceń transport zbiorników i silosów
Podaj wymiary zewnętrzne (średnica z króćcami, długość), masę, punkty podparcia oraz kody pocztowe załadunku i rozładunku.
Wyceń transport zbiorników i silosów
Wyceń transport zbiorników i silosów
Podaj wymiary zewnętrzne (średnica z króćcami, długość), masę, punkty podparcia oraz kody pocztowe załadunku i rozładunku.
Telefon
+48 534 531 513Dane techniczne niezbędne do wyceny transportu zbiornika
Dokładne parametry wymiarowe i konstrukcyjne pozwalają precyzyjnie dobrać naczepę i sprawdzić przejezdność trasy.
Długość całkowita i rozstaw punktów podparcia
Określ długość całkowitą zbiornika oraz zalecany przez producenta rozstaw siodeł podpierających, aby uniknąć ugięcia płaszcza.
Masa jednostkowa i grubość ścianki płaszcza
Masa ładunku decyduje o doborze osi naczepy, a grubość ścianki pozwala ocenić, czy zbiornik wymaga wewnętrznych rozparć transportowych przed opasaniem.
Fabryczne punkty mocowania i uszy transportowe
Wskaż obecność fabrycznych uszu dźwigowych i zaczepów transportowych umożliwiających pewne spięcie zbiornika odciągami łańcuchowymi.
Warunki załadunku i rozładunku (organizacja dźwigów)
Zbiorniki ładowane są od góry za pomocą żurawi samojezdnych lub suwnic. Należy upewnić się, że oba place manewrowe pozwalają na rozstawienie podpór dźwigu.
Wymagania dotyczące powłoki ochronnej
Zbiorniki kwasoodporne, malowane powłokami epoksydowymi lub izolowane termicznie wymagają podkładów z drewna miękkiego i mat poliuretanowych.
Czynniki wpływające na koszt transportu zbiorników i silosów
Koszt transportu zbiorników i silosów zależy przede wszystkim od ich średnicy zewnętrznej, która decyduje o konieczności użycia specjalistycznych naczep typu Tiefbett oraz asysty pojazdów pilotażu.
W przypadku ładunków cylindrycznych przekraczających standardowe wymiary skrajni drogowej niezbędne są procedury nienormatywne, analizy przejazdów pod obiektami inżynieryjnymi oraz koordynacja z zarządcami sieci napowietrznych.
Więcej szczegółów dotyczących struktury kalkulacji tras ponadnormatywnych znajdziesz w zakładce cennik transportu ponadgabarytowego.
Dobór zestawu niskopodwoziowego do parametrów ładunku
Typ naczepy dobieramy na podstawie wymiarów gabarytowych (zwłaszcza wysokości transportowej), masy rzeczywistej oraz dostępnego sposobu załadunku na placu.
| Kategoria naczepy | Cechy pokładu ładunkowego | Przykłady zastosowań | Sposób załadunku |
|---|---|---|---|
| Naczepa Semi (3–5 osi) | Pokład o wysokości 85–90 cm z poszerzeniami bocznymi i najazdami hydraulicznymi | Koparki kołowe, walce drogowe, mniejsze spycharki, maszyny przeładunkowe | Samodzielny wjazd po najazdach tylnych lub rampa załadunkowa |
| Naczepa Tiefbett (zagłębiana) | Obniżony pokład roboczy (30–45 cm nad ziemią) z odpinaną łabędzią szyją | Wysokie koparki gąsienicowe, kombajny zbożowe, wozidła, kruszarki mobilne | Wjazd od przodu naczepy po odpięciu szyi (minimalny kąt natarcia) |
| Naczepa z muldami kołowymi | Specjalne zagłębienia w pokładzie redukujące wysokość całkowitą o 35–50 cm | Ciężkie ładowarki kołowe, ciągniki rolnicze i opryskiwacze o dużych kołach | Wjazd po najazdach i osadzenie kół osi w muldach pokładu |
| Platforma rozciągana (Tele) | Rozsuwany pokład jedno- lub dwukrotnie (długość ładunkowa do 21–30 m) | Konstrukcje stalowe, zbiorniki przemysłowe, elementy hal, silosy, domy modułowe | Załadunek dźwigiem, suwnicą przemysłową lub najazdy specjalistyczne |
Zabezpieczenie ładunków cylindrycznych na naczepie niskopodwoziowej
Ładunki cylindryczne mają naturalną tendencję do przetaczania się, co wymaga stosowania dedykowanych rozwiązań mocujących.
Łoża siodłowe dopasowane do promienia cylindra
Stosujemy kołyski podpierające wykonane z drewna miękkiego lub stali z okładziną poliuretanową, idealnie odwzorowujące promień krzywizny walca.
Gumowe maty antypoślizgowe eliminujące poślizg stal-stal
Pomiędzy stalowy płaszcz zbiornika a podpory naczepy układamy certyfikowane maty gumowe o wysokim współczynniku tarcia, zabezpieczające powłokę.
Pasy z miękkimi osłonami i odciągi łańcuchowe
Mocujemy zbiornik za pomocą pasów transportowych z miękkimi rękawami ochronnymi chroniącymi powłokę oraz odciągów łańcuchowych wpinanych w fabryczne uszy.
Ochrona króćców, przyłączy i powłok malarskich
Elementy armatury wystające poza obrys zabezpieczamy przed bezpośrednim kontaktem z pasami mocującymi za pomocą twardych kątowników dystansowych.
Planowanie trasy dla wysokich zbiorników i silosów
Przejazd z wysokim ładunkiem cylindrycznym wymaga szczegółowej analizy infrastruktury drogowej.
Weryfikacja skrajni pionowej pod wiaduktami i liniami napowietrznymi
Przed wyjazdem wyznaczana jest trasa omijająca niskie wiadukty kolejowe, kładki dla pieszych oraz przewieszone kable teletechniczne i energetyczne.
Asysta pojazdów pilotażu i koordynacja przejazdu
Przy ponadnormatywnej szerokości lub wysokości zestawu organizujemy asystę licencjonowanych pojazdów pilotujących czuwających nad bezpiecznym przejazdem.
Jak przygotować zbiornik lub silos do transportu
Prawidłowe przygotowanie konstrukcji cylindrycznej przez nadawcę przyspiesza proces załadunku.
- Upewnij się, że zbiornik jest całkowicie opróżniony z cieczy, materiałów sypkich i osadów technologicznych
- Zabezpiecz i zablokuj wszelkie ruchome włazy, klapy rewizyjne oraz zawory spustowe
- Przekaż rysunek warsztatowy z oznaczonym środkiem ciężkości oraz fabrycznymi punktami podparcia
- W przypadku zbiorników cienkościennych zamontuj wewnętrzne krzyżaki lub pierścienie usztywniające płaszcz
- Zabezpiecz kołnierze i króćce zaślepkami transportowymi chroniącymi gwinty i powierzchnie przylgowe
- Zorganizuj żuraw samojezdny lub suwnicę o odpowiednim udźwigu z certyfikowanymi zawiesiami na obu placach
Najczęstsze błędy opóźniające załadunek zbiornika
Unikaj tych błędów, aby sprawnie i bezpiecznie zrealizować transport.
Podanie średnicy wewnętrznej zamiast skrajnej zewnętrznej
Pominięcie grubości izolacji termicznej lub wystających króćców może skutkować podstawieniem naczepy o zbyt małym zagłębieniu i kolizją ze skrajnią.
Brak wewnętrznego usztywnienia cienkiego płaszcza
Cienkościenne silosy mogą ulec deformacji pod siłą docisku pasów mocujących, jeśli nie posiadają fabrycznych rozpórek wewnętrznych.
Brak certyfikowanych punktów zaczepienia do podnoszenia
Próba podnoszenia zbiornika za elementy armatury zamiast dedykowanych uszu transportowych grozi przerwaniem poszycia i uszkodzeniem ładunku.
Weryfikacja techniczna zestawu przed transportem
Przed podstawieniem zestawu niskopodwoziowego specjaliści analizują geometrię zbiornika, wytrzymałość punktów podparcia oraz prześwity pionowe na zaplanowanej trasie. Prawidłowy dobór profilu łoża korytowego oraz certyfikowanych zawiesin pozwala na bezpieczne dostarczenie ładunku na miejsce docelowe.
Szybka wycena transportu zbiornika lub silosu
Podaj średnicę, długość, masę, punkty podparcia oraz termin. Spedytor dobierze naczepę z odpowiednim łożem i przedstawi kalkulację.
Ubezpieczenie i odpowiedzialność w transporcie zbiorników
Każdy transport zbiorników i silosów realizowany jest w oparciu o ubezpieczenie odpowiedzialności cywilnej przewoźnika drogowego dostosowane do wartości fakturowej przewożonych instalacji. Do przewozu dobierane są specjalistyczne naczepy zagłębiane Tiefbett oraz sprawdzone procedury mocowania ładunków cylindrycznych.
Materiał własny
Zestawy niskopodwoziowe do przewozu zbiorników i silosów
Przykłady rozmieszczenia ładunków cylindrycznych, zbiorników przemysłowych i ciężkich konstrukcji na naczepach niskopodwoziowych.
Zbiorniki i silosy

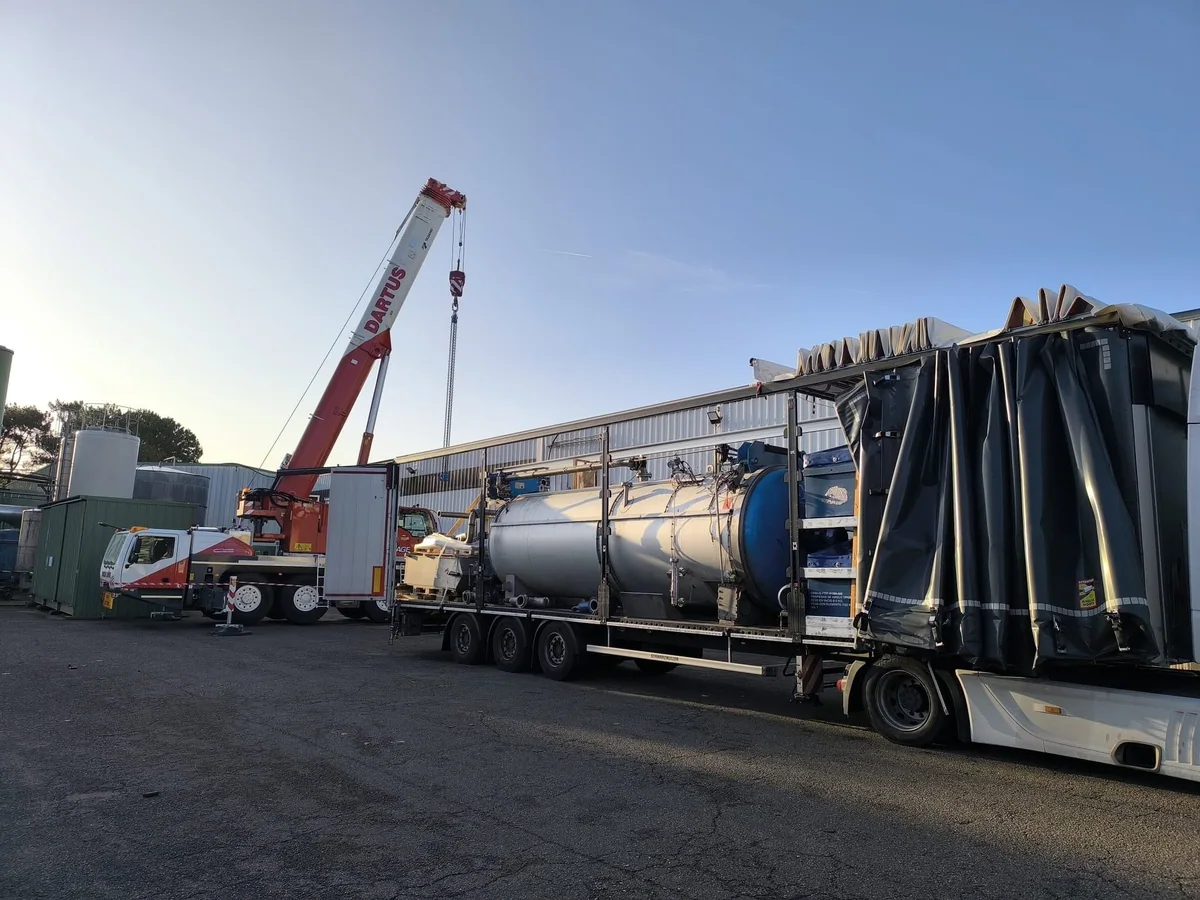

Transport zbiornika przemysłowego z zabezpieczeniem pasami i odciągami.
Zobacz powiązaną stronę →
Długa konstrukcja stalowa
Długa konstrukcja stalowa zabezpieczona na 3-osiowej naczepie Semi.
Zobacz powiązaną stronę →
Koparki
Koparka gąsienicowa zabezpieczona na platformie niskopodwoziowej.
Zobacz powiązaną stronę →Najczęściej zadawane pytania o transport zbiorników i silosów
Ile kosztuje transport zbiornika lub silosu za km?
Koszt przewozu elementów cylindrycznych (silosów paszowych, cementowych, zbiorników buforowych czy reaktorów) zależy od średnicy zewnętrznej, długości oraz relacji. Przy średnicach znacznie przekraczających standardową skrajnię niezbędne jest zastosowanie naczepy zagłębionej typu Tiefbett z pokładem korytowym (tzw. vesselbed), co obniża wysokość całkowitą zestawu pod wiaduktami. Wycenę przejazdu wraz z analizą skrajni trasy przygotowujemy w 15–30 minut po otrzymaniu parametrów ładunku.
Jaką naczepą przewozi się zbiorniki o znacznej średnicy?
Do przewozu zbiorników o dużej średnicy stosuje się naczepy zagłębiane typu Tiefbett z łożem korytowym (vesselbed). Obniżony pokład roboczy pozwala zmieścić ładunek pod wiaduktami i liniami napowietrznymi.
Jak zabezpiecza się leżący zbiornik przed toczeniem na naczepie?
Stosujemy dedykowane łoża drewniane i podpory kołyskowe dopasowane do promienia zbiornika, podkłady z gumy antypoślizgowej oraz certyfikowane pasy mocujące z miękkimi ochraniaczami, które stabilizują ładunek bez ryzyka porysowania powłoki.
Kto odpowiada za załadunek i rozładunek zbiornika lub silosu?
Załadunek i rozładunek leży zazwyczaj po stronie zlecającego, który organizuje żuraw samojezdny lub suwnicę o odpowiednim udźwigu na obu placach. Obsługa transportu czuwa nad właściwym posadowieniem zbiornika na naczepie i jego bezpiecznym spięciem pasami i odciągami.
Czy transport silosu rolniczego wymaga zezwolenia i pilotażu?
Jeżeli gabaryty silosu wykraczają poza normatywne parametry drogowe, przejazd odbywa się na podstawie właściwych zezwoleń na drogi publiczne oraz osłony licencjonowanych pojazdów pilotujących.
Czy organizujecie transport zbiorników przemysłowych za granicę?
Organizujemy międzynarodowy transport zbiorników, silosów i reaktorów chemicznych po drogach europejskich, zapewniając kompletację niezbędnych zezwoleń tranzytowych.
