Typ walca i rodzaj bębnów
Określ, czy maszyna to walec tandemowy dwubębnowy do asfaltu, jednobębnowy walec ziemny z kołami ogumionymi z tyłu, czy walec okołokołowy (z kolcami do zagęszczania gliny).
Maszyny drogowe i budowlane
Przewóz walców drogowych, maty antypoślizgowe na bębny i blokada przegubu
Transport walca drogowego – dobór naczepy, najazdy i wycena
Transport walców drogowych i ziemnych wymaga naczep niskopodwoziowych z długimi najazdami hydraulicznymi o łagodnym kącie wjazdu oraz bezwzględnego stosowania mat gumowych zapobiegających poślizgowi stalowych bębnów.
Organizujemy bezpieczny przewóz walców tandemowych, asfaltowych, okołokołowych oraz wibracyjnych (Hamm, Bomag, CAT, Ammann, Dynapac). Zapewniamy naczepy Semi i Tiefbett, atestowane łańcuchy klasy 8 i 10, zabezpieczenie blokady przegubu ramy oraz pełne ubezpieczenie OCP ładunku.
Specyfikacja techniczna i technika załadunku walców drogowych
Transport walców drogowych – gładkobębnowych do asfaltu oraz okołokołowych do gruntów – wymaga szczególnego rygoru. Metalowe bębny w kontakcie ze stalowymi rampami naczepy mają skrajnie niski współczynnik tarcia (ryzyko poślizgu „stal o stal”). Z tego względu na całej drodze przejazdu bębnów rozkładamy atestowane maty gumowe o grubości 8–10 mm, gwarantujące bezpieczną przyczepność.
Drugim krytycznym elementem jest minimalny prześwit podwozia walców drogowych (12–18 cm). Wjazd walcem po stromych rampach standardowych lawet grozi zawieszeniem ramy maszyny na szczycie najazdów (tzw. zawieszenie na „brzuchu”) i uszkodzeniem przegubu. Stosujemy naczepy niskopodwoziowe Semi wyposażone w długie najazdy hydrauliczne o łagodnym kącie natarcia poniżej 9 stopni.
Dobór naczepy niskopodwoziowej do klasy i parametrów walca drogowego
Wymiary, tonaż, warianty naczep i wytyczne dotyczące zabezpieczenia bębnów
| Kategoria walca | Popularne modele | Masa i gabaryty | Rekomendowana naczepa | Zabezpieczenie i bębny |
|---|---|---|---|---|
| Kompaktowe walce tandemowe (1,5–4,5 t) | Hamm HD 8–12, Bomag BW 90–120, CAT CB1.7–CB2.5, Ammann ARX 12–26 | Masa 1,5–4,5 t, szerokość bębna 0,8–1,3 m, długość 2,0–3,0 m | Naczepa Semi z najazdami lub platforma z wciągarką (możliwy transport łączony) | Bębny stalowe gładkie, maty gumowe antypoślizgowe na najazdach, pasy mocujące |
| Ciężkie walce tandemowe do asfaltu (7–14 t) | Hamm HD+ 70 / 90 / 110, Bomag BW 161 / 174, CAT CB7 / CB10, Dynapac CC4200 | Masa 7–14 t, szerokość bębna 1,5–2,1 m, długość 4,2–5,0 m | 3-osiowa naczepa niskopodwoziowa Semi z długimi najazdami hydraulicznymi (< 9°) | Blokada sworznia przegubu ramy, kliny pod oba bębny, 4 odciągi łańcuchowe klasy 8 lub 10 |
| Jednobębnowe walce ziemne / wibracyjne (11–18 t) | Hamm 3411 / H 11i / H 13i, Bomag BW 213 / BW 216, CAT CS56B / CS68B | Masa 11–18 t, bęben stalowy z przodu (2,1 m), koła ogumione z tyłu, wysoka kabina ROPS | Naczepa Semi wzmocniona lub zagłębiana Tiefbett (weryfikacja skrajni pionowej) | Mata pod bęben przedni, kliny pod koła tylne, mechaniczna blokada przegubu ramy |
| Walce okołokołowe i ciężkie ziemne (18–25 t) | Bomag BW 213 PD, Hamm H 13i P, CAT CP56B / CP74B, Ammann ASC 150 | Masa 18–25 t, bęben z kolcami (do gliny i gruntów spoistych), wysoki punktowy nacisk | Naczepa niskopodwoziowa z twardym pokładem modrzewiowym lub naczepa zagłębiana | Podkłady modrzewiowe pod kolce bębna, atestowane łańcuchy napinające, blokada osi |
Charakterystyka naczep niskopodwoziowych do przewozu walców
Specyfikacja kątów najazdu, mat gumowych i pokładów niskopodwoziowych
| Typ naczepy | Cechy pokładu i ramp | Zastosowanie do walców | Technika załadunku |
|---|---|---|---|
| Naczepa Semi z długimi najazdami hydraulicznymi (< 9°) | Dwuczęściowe, łagodne rampy najazdowe z regulowanym rozstawem i poszerzeniami | Walce asfaltowe i ziemne o niskim prześwicie podwozia (12–18 cm) | Płynny wjazd bez ryzyka zawieszenia „brzucha” walca lub uszkodzenia ramy przegubu |
| Zestaw z atestowanymi matami gumowymi | Maty gumowo-granulatowe o grubości 8–10 mm i współczynniku tarcia μ ≥ 0,6 | Wszystkie walce z metalowymi, gładkimi bębnami stalowymi (poślizg stal-stal) | Całkowita eliminacja poślizgu bębna na stalowym pokładzie lub metalowych kratownicach |
| Naczepa zagłębiana Tiefbett z odpinaną szyją | Bardzo niska wysokość pokładu ładunkowego (ok. 30–40 cm nad jezdnią) i rozpinany przód | Ciężkie walce ziemne z wysoką zintegrowaną kabiną operatora i pałąkiem ROPS/FOPS | Bezpieczny przejazd pod wiaduktami kolejowymi oraz wjazd od przodu z poziomu terenu |
| Platforma z wciągarką hydrauliczną | Zintegrowana wciągarka hydrauliczna o dużym uciągu i sterowaniu radiowym | Walce z awarią silnika spalinowego, pomp hydraulicznych lub zablokowanym napędem | Kontrolowane wciąganie maszyny po rampach z asekuracyjnym klinowaniem bębnów |
Szybka wycena transportu walca drogowego
Podaj markę, model, wagę walca, typ bębnów oraz trasę. Spedytor dobierze naczepę i przedstawi kalkulację kosztów.
Przekaż dane ładunku do oceny
Wpisz znane dane przewożonej maszyny lub ładunku. Nieznane parametry zostaw puste; sposób realizacji oraz wymagania techniczne i formalne zostaną ocenione indywidualnie.
Nie podano
Nie podano
Nie podano
Nie podano
Dane do indywidualnej oceny
Podane parametry, trasa i warunki załadunku są punktem wyjścia do indywidualnej oceny. Formularz nie wyznacza pojazdu, zezwoleń ani pilotażu.
Wycena indywidualna:
Koszt i sposób realizacji zależą od ładunku, trasy oraz warunków załadunku i rozładunku. Przekaż znane dane — wymagania techniczne i formalne wymagają indywidualnego sprawdzenia.
Dane niezbędne do wyceny przewozu walca drogowego
Precyzyjne podanie specyfikacji technicznej walca pozwala dobrać odpowiedni zestaw niskopodwoziowy i osprzęt mocujący.
Masa rzeczywista maszyny
Podaj wagę operacyjną walca. Masa decyduje o dopuszczalnej ładowności naczepy, naciskach osiowych oraz liczbie odciągów łańcuchowych klasy 8 i 10.
Średnica i szerokość bębna
Wymiary bębnów determinują szerokość najazdów oraz dobór klinów oporowych stabilizujących maszynę na łożu naczepy.
Obecność osprzętu bocznego
Poinformuj, czy walec posiada dodatkowy osprzęt wystający poza obrys bębna (np. nóż do obcinania krawędzi asfaltu, rozsiewacz gresu, zrywak tylny).
Stan układu hydraulicznego i jazdy
Potwierdź, czy walec wjeżdża na naczepę o własnych siłach. W przypadku awarii silnika lub napędu hydrostatycznego podstawiamy zestaw wyposażony w wyciągarkę hydrauliczną.
Warunki dojazdu i stan nawierzchni
Podaj dokładne adresy załadunku i rozładunku. Zestawy niskopodwoziowe wymagają utwardzonego terenu manewrowego przy wjeździe na plac budowy.
Czynniki kształtujące koszt transportu walców drogowych
Koszt transportu walca drogowego zależy przede wszystkim od masy operacyjnej maszyny, długości trasy oraz wymaganego typu naczepy. Walce kompaktowe (do 4–5 ton) mogą być przewożone na mniejszych platformach lub w doładunku, co optymalizuje koszty kilometrowe.
W przypadku ciężkich walców ziemnych i tandemowych (10–20+ ton) transport realizowany jest dedykowanymi zestawami niskopodwoziowymi z pełnym zabezpieczeniem łańcuchowym i opłatami drogowymi (e-TOLL).
Szukasz szczegółowych stawek za kilometr przewozu maszyn budowlanych? Zobacz modelowy cennik transportu maszyn.
Dobór zestawu niskopodwoziowego do parametrów ładunku
Typ naczepy dobieramy na podstawie wymiarów gabarytowych (zwłaszcza wysokości transportowej), masy rzeczywistej oraz dostępnego sposobu załadunku na placu.
| Kategoria naczepy | Cechy pokładu ładunkowego | Przykłady zastosowań | Sposób załadunku |
|---|---|---|---|
| Naczepa Semi (3–5 osi) | Pokład o wysokości 85–90 cm z poszerzeniami bocznymi i najazdami hydraulicznymi | Koparki kołowe, walce drogowe, mniejsze spycharki, maszyny przeładunkowe | Samodzielny wjazd po najazdach tylnych lub rampa załadunkowa |
| Naczepa Tiefbett (zagłębiana) | Obniżony pokład roboczy (30–45 cm nad ziemią) z odpinaną łabędzią szyją | Wysokie koparki gąsienicowe, kombajny zbożowe, wozidła, kruszarki mobilne | Wjazd od przodu naczepy po odpięciu szyi (minimalny kąt natarcia) |
| Naczepa z muldami kołowymi | Specjalne zagłębienia w pokładzie redukujące wysokość całkowitą o 35–50 cm | Ciężkie ładowarki kołowe, ciągniki rolnicze i opryskiwacze o dużych kołach | Wjazd po najazdach i osadzenie kół osi w muldach pokładu |
| Platforma rozciągana (Tele) | Rozsuwany pokład jedno- lub dwukrotnie (długość ładunkowa do 21–30 m) | Konstrukcje stalowe, zbiorniki przemysłowe, elementy hal, silosy, domy modułowe | Załadunek dźwigiem, suwnicą przemysłową lub najazdy specjalistyczne |
Zabezpieczenie i bezpieczny załadunek walca drogowego
Rygorystyczne procedury załadunku i mocowania walców z metalowymi bębnami.
Atestowane maty gumowe pod bębny
Przed wjazdem kierowca układa na metalowych najazdach grube pasy mat gumowych (grubość 8–10 mm), co całkowicie eliminuje poślizg stali bębna o stal naczepy.
Mechaniczna blokada sworznia przegubu
Przed ruszeniem w trasę operator bezwzględnie instaluje fabryczny stalowy sworzeń blokady przegubu, uniemożliwiając niekontrolowane łamanie się ramy walca w zakrętach.
Mocowanie odciągami łańcuchowymi klasy 8 i 10
Walec unieruchamiany jest czterema atestowanymi odciągami łańcuchowymi z napinaczami grzechotkowymi, mocowanymi wyłącznie do dedykowanych punktów kotwicznych ramy.
Klinowanie bębnów na łożu naczepy
Pod przedni i tylny bęben podkłada się dopasowane kliny oporowe trwale spięte z konstrukcją naczepy, eliminując jakiekolwiek ryzyko toczenia wzdłużnego.
Logistyka trasy i wymagania przejazdu
Organizacja przejazdu zestawu niskopodwoziowego z walcem drogowym.
Szerokość robocza a skrajnia zestawu
Większość walców drogowych mieści się w obrysie naczepy, jednak dodatkowy osprzęt boczny lub walce szerokobębnowe mogą wymagać poszerzeń pokładu oraz wyznaczenia trasy z ominięciem przewężeń.
Wysokość zestawu z kabiną ROPS
W przypadku walców z wysokimi, zintegrowanymi kabinami ROPS stosujemy naczepy o obniżonym pokładzie Semi lub Tiefbett, gwarantując bezpieczny prześwit pod wiaduktami.
Jak przygotować walec drogowy do odbioru (Wytyczne dla budowy)
Prawidłowe przygotowanie maszyny przez kierownika budowy i operatora skraca czas załadunku.
- Oczyść bębny walca ze zbitego asfaltu, resztek lepiszcza bitumicznego, kamieni i gliny.
- Zainstaluj fabryczny stalowy sworzeń blokady przegubu ramy maszyny (bezwzględny wymóg transportowy).
- Opróżnij zbiorniki wody systemu zraszania bębnów, aby uniknąć zalania mat antypoślizgowych i pokładu naczepy.
- Upewnij się, że funkcja wibracji bębnów jest trwale odłączona i zabezpieczona przed przypadkowym załączeniem.
- Zdemontuj lub złóż w obrysie noże do obcinania krawędzi oraz dodatkowe rozsiewacze gresu.
- Zapewnij obecność wykwalifikowanego operatora do precyzyjnego wprowadzenia walca na naczepę.
Najczęstsze błędy opóźniające wycenę i załadunek walca
Unikaj tych błędów, aby sprawnie i bezpiecznie sfinalizować zlecenie transportowe.
Brak sworznia blokady przegubu ramy
Próba przewozu walca ze swobodnym przegubem stwarza ryzyko gwałtownego przemieszczenia ramy maszyny na łukach drogi i zerwania mocowań.
Pominięcie osprzętu bocznego w pomiarze szerokości
Nóż do cięcia krawędzi lub rozsiewacz gresu wystający poza szerokość bębna może przekroczyć skrajnię naczepy i doprowadzić do kolizji.
Niezgłoszona awaria napędu hydrostatycznego
Brak informacji o unieruchomionej maszynie uniemożliwia wjazd o własnych siłach i wymaga podstawienia naczepy wyposażonej w wyciągarkę hydrauliczną.
Wstępna weryfikacja techniczna zabezpieczeń
Przed wysłaniem naczepy nasi dyspozytorzy weryfikują punkty kotwiczne na ramie walca, rozstaw bębnów oraz prześwit podwozia. Pozwala to na precyzyjny dobór kąta najazdów hydraulicznych oraz przygotowanie odpowiedniej liczby mat gumowych i odciągów łańcuchowych.
Szybka wycena transportu walca drogowego
Podaj markę, model, wagę walca, typ bębnów oraz trasę. Spedytor dobierze naczepę i przedstawi kalkulację kosztów.
Ubezpieczenie OCP i standardy Gonera Transport
Każdy transport walca drogowego objęty jest ubezpieczeniem odpowiedzialności cywilnej przewoźnika (OCP) dostosowanym do wartości rynkowej sprzętu. Zapewniamy profesjonalne mocowanie certyfikowanymi łańcuchami oraz doświadczoną kadrę kierowców wyspecjalizowanych w transporcie maszyn budowlanych.
Materiał własny
Zestawy niskopodwoziowe Gonera Transport do przewozu maszyn drogowych
Rzeczywiste realizacje przewozu ciężkiego sprzętu budowlanego i drogowego na naczepach niskopodwoziowych Gonera Transport.
Maszyny budowlane
Załadunek koparki i maszyn budowlanych na naczepie niskopodwoziowej Gonera Transport.
Zobacz powiązaną stronę →

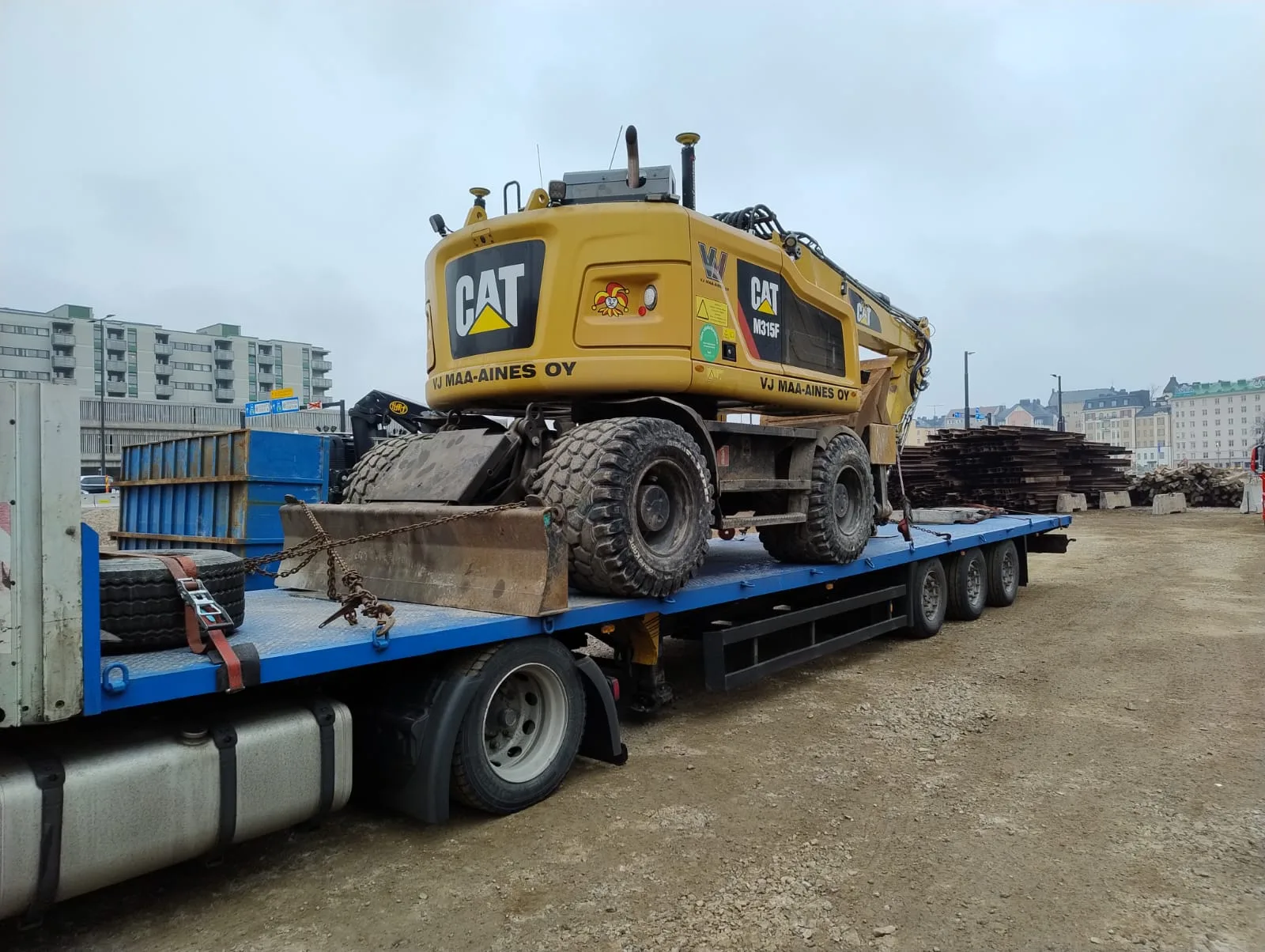

Koparka kołowa CAT na Semi
Koparka kołowa CAT ze złożonym ramieniem na 3-osiowej naczepie Semi.
Zobacz powiązaną stronę →
Koparki
Koparka gąsienicowa zabezpieczona na platformie niskopodwoziowej.
Zobacz powiązaną stronę →Najczęściej zadawane pytania o transport walców drogowych
Jaką naczepą najlepiej przewozić ciężki walec ziemny 16 ton?
Najlepszym rozwiązaniem jest 3- lub 4-osiowa naczepa niskopodwoziowa typu Semi z długimi, dwuczęściowymi najazdami hydraulicznymi o kącie poniżej 9 stopni. Pozwala to na płynny wjazd bez ryzyka zawieszenia ramy maszyny na szczycie najazdów.
Dlaczego wjazd walcem na metalowe najazdy bez mat gumowych jest niebezpieczny?
Gładkie, metalowe bębny walca w kontakcie ze stalą najazdów mają skrajnie niski współczynnik tarcia (ryzyko poślizgu stal-stal). Bez mat antypoślizgowych walec buksuje w miejscu lub ześlizguje się na boki, co grozi upadkiem z najazdów.
Po co instaluje się blokadę przegubu walca na czas transportu?
Fabryczny sworzeń blokady łączy przednią i tylną część ramy walca, blokując możliwość skręcania przegubu. Zabezpiecza to maszynę przed „łamaniem się” podczas hamowania lub pokonywania łuków przez ciągnik siodłowy, co mogłoby zerwać łańcuchy mocujące.
Czy transport walca drogowego wymaga zezwoleń ponadgabarytowych?
Większość walców mieści się w standardowych skrajniach transportowych. Jednak w przypadku maszyn z szerokimi bębnami lub wystającym osprzętem bocznym (np. obcinakiem krawędzi) konieczny może być dobór poszerzanej naczepy lub organizacja przejazdu nienormatywnego.
Co zrobić, gdy walec ma awarię silnika lub napędu hydraulicznego?
Należy zgłosić ten fakt podczas wyceny. Dyspozytor wyśle zestaw niskopodwoziowy wyposażony w wyciągarkę hydrauliczną o odpowiednim uciągu, umożliwiającą bezpieczne wciągnięcie unieruchomionej maszyny na pokład naczepy.
