Transport maszyn CNC: relokacja maszyn przemysłowych, frezarek i tokarek
Wycena transportu i relokacji maszyn CNC (centrów obróbczych, frezarek, tokarek) opiera się na specyfikacji technicznej urządzenia, jego wadze, punktach mocowania oraz sposobie załadunku.
Obrabiarki CNC to niezwykle precyzyjne i wrażliwe na wstrząsy urządzenia przemysłowe. Ich przewóz wymaga stabilnego pokładu transportowego oraz odpowiedniej amortyzacji. To przykład scenariusza wyceny, nie opis konkretnej realizacji.
Specyfika relokacji i transportu maszyn CNC
Transport maszyn przemysłowych typu CNC (tokarek, frezarek, wtryskarek czy pras krawędziowych) różni się od przewozu pojazdów kołowych. Obrabiarki CNC nie posiadają własnego układu jezdnego, co oznacza konieczność zaplanowania załadunku i rozładunku przy pomocy dźwigu, żurawia samojezdnego, HDS lub ciężkich wózków widłowych.
Kluczowym zagadnieniem jest rozkład masy. Maszyny CNC mają niesymetryczny środek ciężkości (często przesunięty w stronę wrzeciona lub kolumny maszyny). Spedytor i kierowca muszą precyzyjnie ustalić punkty zawieszenia pasów i zawiesi dźwigowych, aby maszyna nie przechyliła się podczas podnoszenia. Na naczepie stosuje się podkłady drewniane w celu rozłożenia dużych nacisków punktowych na konstrukcję platformy.
Prześlij parametry maszyny CNC do wyceny
Podaj markę, model, wagę obrabiaarki, wymiary transportowe, specyfikę hali (załadunek wewnątrz/zewnątrz), adresy oraz planowany termin.
Przekaż dane ładunku do oceny
Wpisz znane dane przewożonej maszyny lub ładunku. Nieznane parametry zostaw puste; sposób realizacji oraz wymagania techniczne i formalne zostaną ocenione indywidualnie.
Nie podano
Nie podano
Nie podano
Nie podano
Dane do indywidualnej oceny
Podane parametry, trasa i warunki załadunku są punktem wyjścia do indywidualnej oceny. Formularz nie wyznacza pojazdu, zezwoleń ani pilotażu.
Wycena indywidualna:
Koszt i sposób realizacji zależą od ładunku, trasy oraz warunków załadunku i rozładunku. Przekaż znane dane — wymagania techniczne i formalne wymagają indywidualnego sprawdzenia.
Dane niezbędne do wyceny transportu maszyny CNC
Precyzyjne zapytanie ofertowe pozwala nam dobrać optymalny sprzęt i zminimalizować ryzyko uszkodzenia precyzyjnego sprzętu.
Dokładna masa własna urządzenia
Podaj wagę maszyny w tonach. Dane te decydują o doborze tonażu naczepy oraz o nośności zawiesi dźwigowych.
Wymiary gabarytowe z osprzętem
Podaj długość, szerokość i wysokość. Uwzględnij wystające elementy, takie jak podajnik pręta, transporter wiórów, szafa sterownicza czy chłodnica.
Położenie środka ciężkości i punkty mocowania
Wskaż, czy maszyna posiada fabryczne punkty zawieszenia (np. otwory na sworznie transportowe) oraz gdzie znajduje się środek ciężkości zgodnie z DTR.
Warunki załadunku i rozładunku (logistyka hali)
Określ, czy na miejscu załadunku i rozładunku maszyna znajduje się wewnątrz hali, pod suwnicą, czy konieczne jest jej wprowadzenie na rolkach transportowych na zewnątrz budynku pod dźwig.
Ubezpieczenie CARGO (wartość maszyny)
Podaj orientacyjną wartość maszyny. Dla fabrycznie nowych lub bardzo drogich centrów obróbczych zalecamy wykupienie dodatkowego ubezpieczenia Cargo na czas przejazdu.
Co ma największy wpływ na cenę transportu maszyn przemysłowych CNC
Koszt przewozu maszyny CNC nie zależy od standardowej stawki za kilometr. Każda relokacja jest wyceniana indywidualnie. Głównym czynnikiem jest konieczność zaangażowania sprzętu pomocniczego (dźwigi, wózki o dużym udźwigu, rolki transportowe) oraz stopień skomplikowania załadunku wewnątrz hali.
Jeżeli wysokość maszyny po załadowaniu na naczepę przekracza 4 metry, wycena musi uwzględniać koszty objazdów niskich wiaduktów oraz koszty zezwoleń ponadnormatywnych na przejazd.
Dobór zestawu niskopodwoziowego do parametrów ładunku
Typ naczepy dobieramy na podstawie wymiarów gabarytowych (zwłaszcza wysokości transportowej), masy rzeczywistej oraz dostępnego sposobu załadunku na placu.
| Kategoria naczepy | Cechy pokładu ładunkowego | Przykłady zastosowań | Sposób załadunku |
|---|---|---|---|
| Naczepa Semi (3–5 osi) | Pokład o wysokości 85–90 cm z poszerzeniami bocznymi i najazdami hydraulicznymi | Koparki kołowe, walce drogowe, mniejsze spycharki, maszyny przeładunkowe | Samodzielny wjazd po najazdach tylnych lub rampa załadunkowa |
| Naczepa Tiefbett (zagłębiana) | Obniżony pokład roboczy (30–45 cm nad ziemią) z odpinaną łabędzią szyją | Wysokie koparki gąsienicowe, kombajny zbożowe, wozidła, kruszarki mobilne | Wjazd od przodu naczepy po odpięciu szyi (minimalny kąt natarcia) |
| Naczepa z muldami kołowymi | Specjalne zagłębienia w pokładzie redukujące wysokość całkowitą o 35–50 cm | Ciężkie ładowarki kołowe, ciągniki rolnicze i opryskiwacze o dużych kołach | Wjazd po najazdach i osadzenie kół osi w muldach pokładu |
| Platforma rozciągana (Tele) | Rozsuwany pokład jedno- lub dwukrotnie (długość ładunkowa do 21–30 m) | Konstrukcje stalowe, zbiorniki przemysłowe, elementy hal, silosy, domy modułowe | Załadunek dźwigiem, suwnicą przemysłową lub najazdy specjalistyczne |
Załadunek, zabezpieczenie i transport precyzyjnych obrabiarek
Transport precyzyjnych urządzeń wymaga rygorystycznego przestrzegania procedur bezpieczeństwa.
Podnoszenie i załadunek dźwigiem
Urządzenie podnoszone jest przy użyciu atestowanych zawiesi pasowych lub łańcuchowych połączonych z punktami wskazanymi przez producenta w instrukcji DTR.
Zabezpieczenie elementów ruchomych (blokady)
Przed transportem osie maszyny (X, Y, Z) muszą być zablokowane za pomocą fabrycznych uchwytów transportowych. Zapobiega to przemieszczaniu się wrzeciona i prowadnic liniowych.
Mocowanie na naczepie (odciągi pasowe i kliny)
Maszyna jest ustawiana na naczepie na podkładach z drewna twardego. Mocowanie odbywa się przy pomocy pasów ściągających o dużej wytrzymałości oraz odciągów łańcuchowych przeprowadzonych przez ramę maszyny.
Zabezpieczenie przed wilgocią (plandekowanie)
Szafy sterownicze i podzespoły elektroniczne są owijane folią stretch, a cały ładunek przewożony jest naczepą typu plandeka (mega firanka) lub zabezpieczany ciężką plandeką wodoodporną.
Trasa, mosty i ograniczenia tonażowe
Przewóz bardzo ciężkich maszyn przemysłowych (powyżej 20 ton) wymaga weryfikacji nośności mostów na trasie.
Analiza nacisków na osie
Logistyk weryfikuje dopuszczalną nośność wiaduktów i mostów. Przy przewozie ciężkich maszyn o małej powierzchni podstawy, punktowe naciski na osie zestawu niskopodwoziowego muszą być rozłożone zgodnie z przepisami.
Zezwolenia ponadnormatywne
Gdy masa zestawu z ładunkiem przekracza 40 ton, konieczne jest uzyskanie urzędowych zezwoleń na przejazd nienormatywny.
Jak prawidłowo przygotować maszynę CNC do transportu
Prawidłowe przygotowanie maszyny przez dział utrzymania ruchu klienta przed przyjazdem lawety jest kluczowe dla bezpieczeństwa elektroniki.
- Zablokuj mechanicznie osie maszyny X, Y, Z za pomocą fabrycznych blokad transportowych
- Spuść chłodziwo ze zbiorników oraz opróżnij układ smarowania z nadmiaru olejów
- Zdemontuj wystające elementy peryferyjne (podajnik pręta, odciąg mgły olejowej, pulpit sterowniczy)
- Zabezpiecz szafę elektryczną i sterownik CNC przed wilgocią folią paroprzepuszczalną i stretch
- Upewnij się, że droga z hali na plac załadunkowy jest wolna od przeszkód i pomiarów tonażowych
- Przygotuj DTR maszyny oraz dokumenty przewozowe (CMR w transporcie międzynarodowym)
Najczęstsze błędy opóźniające wycenę relokacji maszyn
Unikaj tych niedomówień, abyśmy mogli sprawnie zrealizować wycenę.
Nieznajomość dokładnego rozkładu mas
Brak określenia położenia środka ciężkości w instrukcji DTR maszyny może uniemożliwić bezpieczne podniesienie jej przez operatora dźwigu.
Brak informacji o ograniczeniach wysokości hali
Brak zgłoszenia, że załadunek odbywa się w niskim budynku bez możliwości wjazdu wózka widłowego o dużym maszcie, paraliżuje akcję załadunkową.
Wstępna weryfikacja parametrów technicznych
Przed podjęciem zlecenia nasz inżynier ds. spedycji weryfikuje wymiary transportowe na podstawie rysunków technicznych i instrukcji DTR obrabiaarki. W przypadku skomplikowanych relokacji przemysłowych przeprowadzamy wizję lokalną na miejscu załadunku.
Prześlij parametry maszyny CNC do wyceny
Podaj markę, model, wagę obrabiaarki, wymiary transportowe, specyfikę hali (załadunek wewnątrz/zewnątrz), adresy oraz planowany termin.
Ubezpieczenie i bezpieczeństwo Gonera Transport
Gonera Transport zapewnia pełne ubezpieczenie odpowiedzialności cywilnej przewoźnika (OCP) dobierane do wartości zlecenia. W przypadku transportu nowo zakupionych lub wysoce wyspecjalizowanych maszyn przemysłowych CNC o wysokiej wartości fakturowej, oferujemy opcję pełnego ubezpieczenia Cargo.
Niniejszy materiał ma charakter wyłącznie informacyjno-ofertowy i stanowi hipotetyczny model wyceny logistycznej. Nie przedstawiamy tutaj zrealizowanych tras ani danych historycznych konkretnych transakcji klientów. Warunki handlowe są ustalane indywidualnie przed realizacją zlecenia.
Materiał własny
Ładunki przemysłowe i operacje przeładunkowe z archiwum Gonera Transport
Przykłady załadunku dźwigowego oraz zabezpieczenia urządzeń przemysłowych na naczepach niskopodwoziowych.
Zbiorniki i silosy
Transport zbiornika przemysłowego z zabezpieczeniem pasami i odciągami.
Zobacz powiązaną stronę →

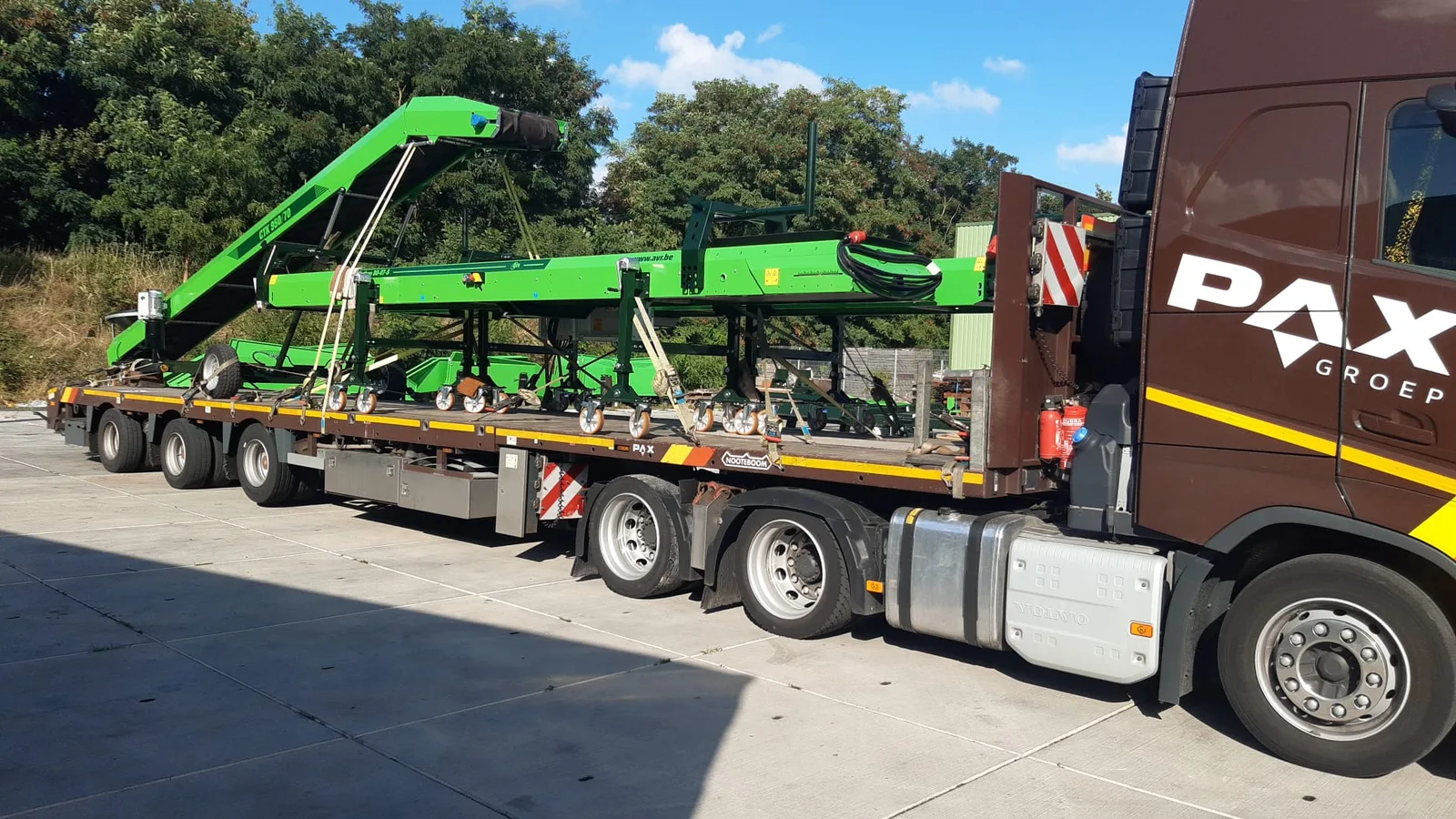

Długa konstrukcja stalowa
Długa konstrukcja stalowa zabezpieczona na 3-osiowej naczepie Semi.
Zobacz powiązaną stronę →
Konstrukcje modułowe i kontenery
Szeroki moduł kubaturowy na zestawie niskopodwoziowym przygotowany do drogi.
Zobacz powiązaną stronę →Najczęściej zadawane pytania
Czy oferujecie relokację wewnątrz hali (wprowadzenie maszyny)?
Tak, we współpracy z wyspecjalizowanymi firmami oferujemy kompleksową usługę: wprowadzenie lub wyprowadzenie maszyny z hali przy użyciu rolek transportowych, poduszek powietrznych i dźwigu, załadunek, transport oraz rozładunek i ustawienie na nowym stanowisku.
Jak zabezpieczacie wrażliwy układ sterowania i elektronikę CNC?
Szafa sterownicza i ekran są owijane folią bąbelkową i stretch wewnątrz hali. Transport odbywa się naczepami skrzyniowymi lub plandekowymi (mega), co całkowicie odcina ładunek od warunków atmosferycznych.
Czy kierowca lawety sam obsługuje dźwig przy załadunku?
Nie. Załadunek dźwigiem samojezdnym jest wykonywany przez uprawnionego operatora dźwigu. Nasz kierowca odpowiada za bezpieczne ustawienie zestawu oraz prawidłowe spięcie maszyny pasami i łańcuchami na pokładzie naczepy.
Co to są blokady osi i dlaczego są konieczne?
Są to metalowe wsporniki montowane przez dział utrzymania ruchu przed transportem, które unieruchamiają ruchome wrzeciono i stół roboczy obrabiaarki. Chroni to precyzyjne łożyska i śruby kulowe osi przed wibracjami w trakcie jazdy.
Czy ta strona opisuje faktycznie zrealizowane zlecenie?
Nie. Strona prezentuje wytyczne techniczne oraz czynniki kształtujące ceny transportu maszyn CNC. Nie publikujemy tutaj fikcyjnych danych klientów ani zmyślonych cen.
