Dokładny model i marka ładowarki
Określ markę i model (np. Manitou MT 732, JCB 540-170, Merlo TF38.10), co pozwala spedytorowi sprawdzić fabryczne wymiary i masę w bazie technicznej.
Maszyny budowlane, rolnicze i przemysłowe
Złożenie wysięgnika, blokada wieżycy Roto i rozmieszczenie osprzętu decydują o transporcie
Transport ładowarki teleskopowej – dobór naczepy i wycena
Przewóz ładowarki teleskopowej sztywnej lub obrotowej wymaga dokładnej weryfikacji wysokości całkowitej po załadunku, masy własnej z osprzętem oraz zabezpieczenia sekcji wysięgnika na czas jazdy.
Dobieramy naczepy Semi z najazdami oraz naczepy niskopodwoziowe Tiefbett z zagłębionym pokładem, co pozwala bezpiecznie obniżyć skrajnię pionową pod wiaduktami i trakcjami.
Referencje
Zaufanie potwierdzone w dokumentach referencyjnych
Najedź na logo, aby zatrzymać ruch i przeczytać pełną treść referencji.
Najedź na logo, aby otworzyć pełną treść. Po odsunięciu kursora karuzela od razu ruszy dalej.
Specyfika transportu ładowarek teleskopowych
Ładowarki teleskopowe dzielą się na sztywne (z ramieniem zamontowanym na podwoziu) oraz obrotowe Roto (gdzie kabina wraz z wysięgnikiem obraca się o 360 stopni). Modele obrotowe (np. Manitou MRT, Merlo Roto, Magni RTH) charakteryzują się większą masą własną oraz wyżej położonym środkiem ciężkości, co stawia wyższe wymagania przed naczepą niskopodwoziową.
Przed transportem wysięgnik teleskopowy musi być całkowicie zsunięty i opuszczony do siodła transportowego. W przypadku transportu z osprzętem roboczym (widły, kosz osobowy, łyżka, wciągarka hydrauliczna) sprawdzamy wolną przestrzeń na pokładzie naczepy, aby bezpiecznie rozmieścić i zamocować akcesoria.
Dobór naczepy niskopodwoziowej do klasy i parametrów ładowarki teleskopowej
Zestawienie wymagań technicznych dla ładowarek kompaktowych, standardowych, ciężkich oraz obrotowych Roto
| Kategoria ładowarki | Popularne modele | Parametry robocze i gabaryty | Rekomendowana naczepa | Wymogi załadunku i osprzętu |
|---|---|---|---|---|
| Kompaktowe ładowarki teleskopowe | Manitou MLT 625 / 630, JCB 525-60 / 527-58, Merlo TF30.9, Claas Scorpion 635, Weidemann T4512 | Masa robocza 4,5 – 7,5 t | wysokość transportowa 2,00 – 2,40 m | szerokość 1,85 – 2,25 m | Naczepa Semi 3-osiowa z najazdami hydraulicznymi lub platforma z zagłębieniami | Wjazd przodem lub tyłem, mechaniczne zablokowanie wysięgnika w siodle ramy, mocowanie odciągami. |
| Standardowe ładowarki budowlane (sztywne) | JCB 531-70 / 535-95 / 540-140, Manitou MT 930 / MT 1135 / MT 1335, Merlo P40.13, Dieci Runner | Masa własna 8 – 11 t | wysokość transportowa 2,45 – 2,60 m | szerokość 2,35 – 2,45 m | Naczepa Semi poszerzana z zagłębieniami kołowymi lub naczepa typu Tiefbett | Złożenie sekcji teleskopu, odciążenie siłowników hydraulicznych, demontaż wideł na czas jazdy. |
| Ciężkie ładowarki o dużym zasięgu (> 17 m) | JCB 540-170 / 540-200, Manitou MT 1840 / MHT 790, Dieci Icarus 40.17, Magni TH 6.20 | Masa robocza 12 – 16 t | długość ze złożonym ramieniem 6,20 – 6,90 m | wysokość transportowa 2,65 – 2,80 m | Naczepa Tiefbett z niskim łożem ładunkowym o obniżonej wysokości pokładu | Weryfikacja skrajni pionowej, opuszczenie ramienia do łoża naczepy, rygle podpór hydraulicznych. |
| Ładowarki teleskopowe obrotowe (MRT / Roto 360°) | Manitou MRT 2150 / 2550 / 3255, Merlo Roto 40.26 / 50.35, Magni RTH 6.30 / 6.35, Dieci Pegasus | Masa własna 16 – 24 t | wysokość transportowa 3,10 – 3,30 m | szerokość 2,50 – 2,55 m | Naczepa Tiefbett z odpinaną szyją przednią (Front-loader) lub naczepa Semi z muldami | Mechaniczna blokada obrotu wieżycy sworzniem transportowym, podpory schowane i zabezpieczone. |
Charakterystyka naczep niskopodwoziowych do przewozu ładowarek
Specyfikacja techniczna pokładów Semi, muld kołowych i naczep Tiefbett
| Typ naczepy | Cechy pokładu i poszerzeń | Zastosowanie do ładowarek | Sposób załadunku i najazdu |
|---|---|---|---|
| Naczepa Semi 3/4-osiowa z najazdami | Pokład z łagodnym kątem wjazdu i hydraulicznymi rampami dwuczęściowymi | Ładowarki kompaktowe i standardowe jednostki sztywne (np. JCB 535, Manitou MT 930) | Wjazd o własnym napędzie po rampach najazdowych na pokład ładunkowy |
| Naczepa z muldami kołowymi | Specjalne zagłębienia w podłodze redukujące wysokość kół maszyny o kilkadziesiąt centymetrów | Wysokie ładowarki rolnicze i budowlane z dużą kabiną operatorską | Precyzyjne naprowadzenie kół ładowarki w wyprofilowane zagłębienia pokładu |
| Naczepa Tiefbett z odpinanym łabędziem | Bardzo niski pokład roboczy z możliwością odpięcia przedniej szyi naczepy | Ciężkie ładowarki obrotowe MRT oraz modele z długim ramieniem wysięgnika | Wjazd od czoła rozpiętej naczepy bezpośrednio z poziomu nawierzchni placu |
| Zestaw z przestrzenią na osprzęt roboczy | Dłuższy pokład z certyfikowanymi uchwytami do jednoczesnego przewozu akcesoriów | Ładowarki przewożone razem z widłami, koszem montażowym, łyżką i wciągarką | Maszyna na pokładzie głównym, a osprzęt zamocowany osobnymi pasami transportowymi |
Prześlij parametry ładowarki teleskopowej do wyceny
Podaj markę, model, masę, wymiary, typ osprzętu (widły, łyżka, kosz), oba adresy i termin. Sprawdzimy konfigurację naczepy i przygotujemy kalkulację.
Dane niezbędne do wyceny transportu ładowarki teleskopowej
Podanie dokładnej specyfikacji maszyny zapobiega problemom podczas załadunku i pozwala spedytorowi zoptymalizować koszty przejazdu.
Typ ładowarki (sztywna czy obrotowa Roto)
Wskaż, czy ładowarka posiada obrotową wieżę. Ładowarki obrotowe wymagają szerszego łoża naczepy niskopodwoziowej ze względu na rozkład obciążeń.
Masa własna maszyny i akcesoriów
Podaj masę ładowarki z uwzględnieniem osprzętu roboczego oraz wszelkich zamontowanych na stałe osłon czy balastów.
Rzeczywiste wymiary gabarytowe
Podaj długość całkowitą ze złożonym wysięgnikiem, szerokość zewnętrzną opon oraz wysokość kabiny od podłoża.
Sprawność układu napędowego i hydrauliki
Wskaż, czy silnik działa i czy maszyna może samodzielnie wjechać na najazdy naczepy niskopodwoziowej. Uszkodzone ładowarki wymagają użycia wciągarki hydraulicznej lub dźwigu.
Szczegóły dojazdu i stan placów
Podaj adresy załadunku i rozładunku. Zestawy niskopodwoziowe potrzebują utwardzonej drogi dojazdowej oraz wolnej przestrzeni na ustawienie ciągnika z naczepą.
Czynniki kształtujące koszt transportu ładowarek
Cena przewozu ładowarki teleskopowej kalkulowana jest indywidualnie na podstawie jej masy, wymiarów transportowych po złożeniu osprzętu oraz specyfiki dojazdu na obu placach.
Większe ładowarki obrotowe oraz modele o zasięgu powyżej kilkunastu metrów wymagają naczep zagłębianych Tiefbett, aby zachować dopuszczalną wysokość zestawu pod obiektami mostowymi.
Chcesz sprawdzić orientacyjne koszty przewozu maszyn? Zobacz modelowy cennik transportu maszyn.
Dobór zestawu niskopodwoziowego do parametrów ładunku
Typ naczepy dobieramy na podstawie wymiarów gabarytowych (zwłaszcza wysokości transportowej), masy rzeczywistej oraz dostępnego sposobu załadunku na placu.
| Kategoria naczepy | Cechy pokładu ładunkowego | Przykłady zastosowań | Sposób załadunku |
|---|---|---|---|
| Naczepa Semi (3–5 osi) | Pokład o wysokości 85–90 cm z poszerzeniami bocznymi i najazdami hydraulicznymi | Koparki kołowe, walce drogowe, mniejsze spycharki, maszyny przeładunkowe | Samodzielny wjazd po najazdach tylnych lub rampa załadunkowa |
| Naczepa Tiefbett (zagłębiana) | Obniżony pokład roboczy (30–45 cm nad ziemią) z odpinaną łabędzią szyją | Wysokie koparki gąsienicowe, kombajny zbożowe, wozidła, kruszarki mobilne | Wjazd od przodu naczepy po odpięciu szyi (minimalny kąt natarcia) |
| Naczepa z muldami kołowymi | Specjalne zagłębienia w pokładzie redukujące wysokość całkowitą o 35–50 cm | Ciężkie ładowarki kołowe, ciągniki rolnicze i opryskiwacze o dużych kołach | Wjazd po najazdach i osadzenie kół osi w muldach pokładu |
| Platforma rozciągana (Tele) | Rozsuwany pokład jedno- lub dwukrotnie (długość ładunkowa do 21–30 m) | Konstrukcje stalowe, zbiorniki przemysłowe, elementy hal, silosy, domy modułowe | Załadunek dźwigiem, suwnicą przemysłową lub najazdy specjalistyczne |
Bezpieczny załadunek i mocowanie ładowarki teleskopowej
Prawidłowy załadunek gwarantuje stabilność ładunku na zakrętach i podczas hamowania awaryjnego.
Wjazd po najazdach naczepy
Wjazd sprawną ładowarką na pokład naczepy Semi wykonuje kierowca lub operator placowy przy precyzyjnym naprowadzeniu kół na rampy najazdowe.
Zabezpieczenie ramienia (blokada wysięgnika)
Ramię teleskopowe musi być mechanicznie zablokowane i oparte na stabilnej podporze pokładu naczepy. Siłowniki hydrauliczne są odciążane na czas transportu.
Odciągi łańcuchowe i pasy transportowe
Maszynę mocuje się do fabrycznych punktów zaczepowych naczepy za pomocą łańcuchów odciągowych z napinaczami oraz klinów blokujących koła.
Zabezpieczenie kabiny i wieżycy Roto
W ładowarkach obrotowych bezwzględnie instaluje się sworzeń blokady obrotu wieżycy. Kabina jest zamykana, a lusterka i lampy robocze zabezpieczane.
Logistyka trasy i skrajnia pionowa
Planowanie trasy dla zestawu z ładowarką teleskopową wymaga dokładnej analizy przeszkód pionowych.
Weryfikacja skrajni pod wiaduktami
Wysokość transportowa zestawu z ładowarką teleskopową wymaga starannego doboru trasy, aby ominąć niskie wiadukty kolejowe, kładki dla pieszych i linie energetyczne.
Dojazd do placu budowy lub gospodarstwa
Spedytor weryfikuje nośność mostów lokalnych oraz promienie skrętu na wąskich drogach dojazdowych prowadzących do punktu rozładunku.
Jak przygotować ładowarkę teleskopową do odbioru przez przewoźnika
Właściwe przygotowanie maszyny przez nadawcę skraca czas załadunku i minimalizuje ryzyko uszkodzeń.
- Zdemontuj osprzęt roboczy (widły, łyżki, kosze montażowe) lub ułóż go w pozycji transportowej.
- Zabezpiecz ramię teleskopowe, chowając całkowicie wszystkie sekcje wysuwne wysięgnika.
- W ładowarkach obrotowych Roto zainstaluj mechaniczny sworzeń blokady obrotu wieżycy.
- Wsuń i zablokuj podpory stabilizacyjne podwozia.
- Zamknij szczelnie szyby, szyberdach oraz drzwi kabiny operatora.
- Oczyść koła i podwozie z grubych warstw błota i gliny przed wyjazdem na drogi publiczne.
Najczęstsze błędy opóźniające wycenę i transport
Unikaj podawania niepełnych informacji, aby sprawnie sfinalizować kalkulację logistyczną.
Nieznajomość dokładnej masy z osprzętem
Podawanie katalogowej wagi wersji podstawowej bez uwzględnienia ciężkich wideł, łyżki z krokodylem czy przeciwwagi.
Brak sworznia blokady wieżycy w modelach Roto
Brak zabezpieczenia obrotu wieżycy uniemożliwia bezpieczny przewóz i stwarza bezpośrednie zagrożenie na drodze.
Zablokowany układ jezdny lub hydraulika
Brak wcześniejszego zgłoszenia niesprawności uniemożliwia wjazd o własnych siłach i wymaga zestawu z wciągarką lub dźwigu.
Wstępna weryfikacja techniczna
Przed wysłaniem zestawu transportowego nasi spedytorzy analizują specyfikację techniczną ładowarki. Weryfikujemy szerokość opon, rozstaw osi oraz prześwit podwozia, co pozwala dobrać naczepę z odpowiednim kątem najazdu lub zagłębieniami kołowymi.
Prześlij parametry ładowarki teleskopowej do wyceny
Podaj markę, model, masę, wymiary, typ osprzętu (widły, łyżka, kosz), oba adresy i termin. Sprawdzimy konfigurację naczepy i przygotujemy kalkulację.
Ubezpieczenie i bezpieczeństwo Gonera Transport
Każdy transport ładowarki teleskopowej objęty jest ubezpieczeniem odpowiedzialności cywilnej przewoźnika (OCP) dobieranym do wartości rynkowej maszyny. Dbamy o prawidłowe rozłożenie nacisków na osie oraz certyfikowane mocowanie każdego elementu ładunku.
Materiał własny
Sprzęt budowlany i rolniczy Gonera Transport
Przykłady rozmieszczenia maszyn kołowych oraz osprzętu roboczego na naczepach niskopodwoziowych Semi oraz Tiefbett.
Maszyny budowlane
Załadunek koparki i maszyn budowlanych na naczepie niskopodwoziowej Gonera Transport.
Zobacz powiązaną stronę →
Maszyny rolnicze
Zestaw niskopodwoziowy przygotowany do transportu maszyny rolniczej.
Zobacz powiązaną stronę →

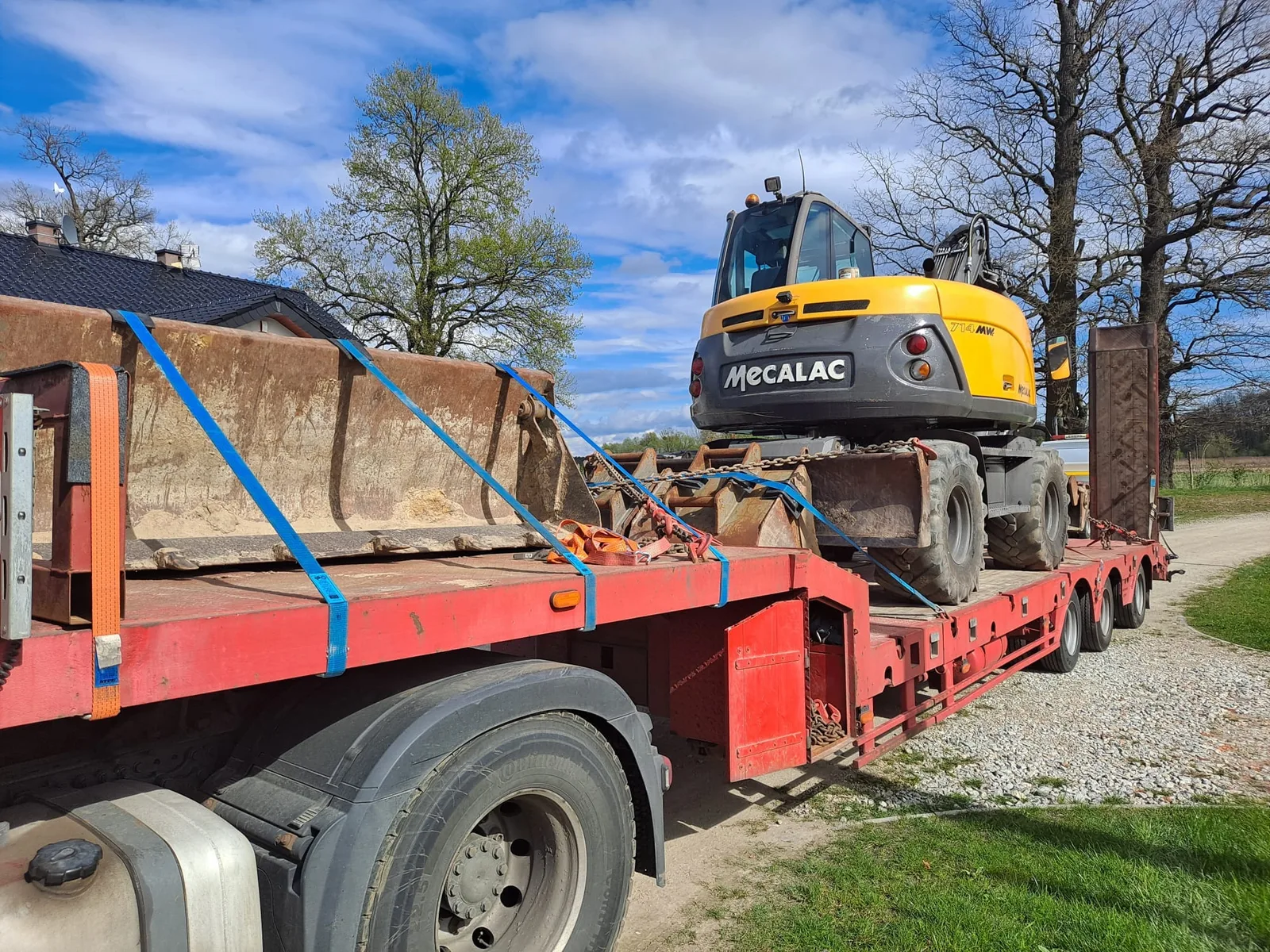

Koparka z kompletem osprzętu
Koparka kołowa Mecalac oraz dodatkowy osprzęt roboczy spięty na pokładzie.
Zobacz powiązaną stronę →Najczęściej zadawane pytania o transport ładowarek teleskopowych
Czy przewozicie ładowarki teleskopowe z dodatkowym osprzętem?
Dodatkowy osprzęt (widły, łyżki, kosz montażowy, zamiatarka) jest mocowany na wolnej przestrzeni pokładu naczepy niskopodwoziowej osobnymi pasami lub łańcuchami transportowymi. Prosimy o zgłoszenie liczby i wymiarów akcesoriów w zapytaniu.
Jaka naczepa jest optymalna do przewozu ładowarek teleskopowych?
Dla standardowych maszyn sztywnych stosujemy naczepy niskopodwoziowe Semi z najazdami hydraulicznymi. Dla wysokich ładowarek oraz ciężkich modeli obrotowych Roto dobieramy naczepy Tiefbett z obniżonym łożem ładunkowym.
Jak zabezpiecza się ładowarkę obrotową Roto przed transportem?
W modelach obrotowych kluczowe jest zaryglowanie wieżycy fabrycznym sworzniem transportowym oraz całkowite złożenie podpór hydraulicznych. Uniemożliwia to obrót kabiny podczas jazdy.
Co dzieje się w przypadku niesprawnej ładowarki na budowie?
W przypadku awarii silnika, napędu lub układu hydraulicznego organizujemy transport zestawem wyposażonym we wciągarkę hydrauliczną dużej mocy lub załadunek z asystą dźwigu.
Jak wysokość transportowa ładowarki wpływa na przebieg trasy?
Wysokość ładowarki na naczepie wymaga wcześniejszej weryfikacji skrajni pod wiaduktami kolejowymi, kładkami i trakcjami. Stosowanie naczep zagłębianych pozwala obniżyć wysokość całkowitą i ominąć ograniczenia infrastruktury.
